In dem hier vorgestellten provisorischen Aufbau liefert
der Trafo bereits bei halber Leistung Blitze, die knapp einen Meter lang
sind.
Technische Daten (in dieser vorläufigen Version):
Primäreingangsspannung: 7500 V; 80 mA; Neontrafo
Funkenstrecke: stationär, 6 Elektroden
Kondensator: 4 parallele Stränge mit je 8 hintereinandergeschalteten 47
nF Einzelkondensatoren (24 nF gesamt)
Primärspule: 10 Windungen aus 8 mm Kupferrohr
Sekundärspule: ca. 1000 Windungen aus 0,8 mm lackiertem Kupferdraht auf
PVC-Rohr mit 20 cm Durchmesser
Funkenstrecke; im Hintergrund Primärtrafo

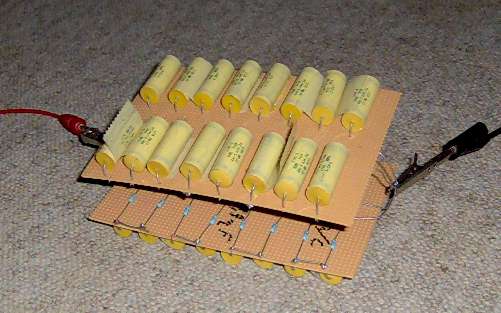

Kondensatorbank; aus Sicherheitsgründen liegt jedem Kondensator ein 10
Megohm Widerstand parallel
(Ich werde offenbar alt und ängstlich ;-) )

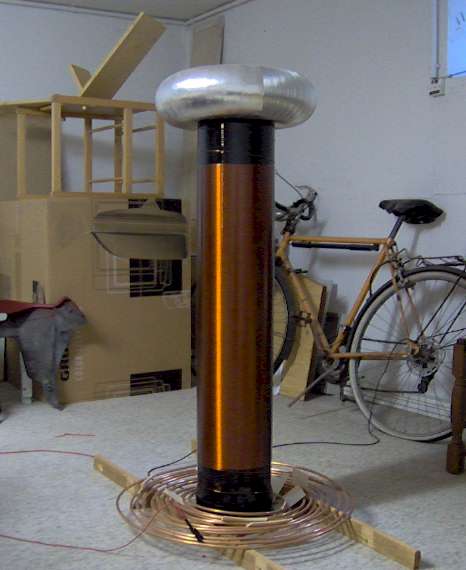

Primär- und Sekundärspule; zum Größenvergleich das 28´´-er Fahrrad
im Hintergrund
